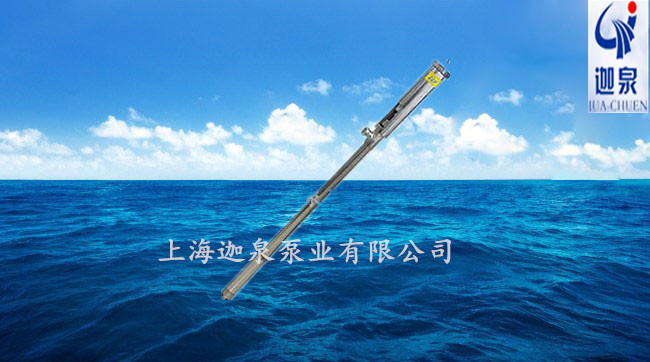

BSY-A、B、C型气动油桶泵

BSY-A、B、C型气动油桶泵

产品型号:BSY

更新时间:2015-05-26

浏览次数:4069

简要描述:无

产品介绍

      结构说明:

1、缸体 2、进气阀 3、弹簧
4、弹簧 5、活塞 6、排气管
7、换气管 8、密封底座 9、密封上盖
10、浆料缸体 11、进料口 12、浆料活塞
13、进料钢球 14、钢球 15、连杆
16、浆料管 17、出料口 18、加油阀
19、放气阀


1、气动浆料泵在使用过程中防止撞击缸体部位避免变形,发生活塞卡死现象,造成报废
2、活塞在运行壹佰万余次后,根据空压机送气过程中水份积留情况应清缸体,涂注30#润滑油。
3、如经久不用,应在溶剂内工作状清洗,防止浆料冻结,阻塞导料管。





产品概述:



  博生牌BSY型气动油桶泵(简称:气动浆料泵,又名:气动插桶泵,气动活塞泵,气动柱塞泵,气动浓浆泵,气动往复泵,气动打胶泵、气动抽液泵,气动防爆不锈钢泵,皮革喷浆泵)
气动浆料泵应用于人造革、移膜革、压延革、彩涂板、印染、医药、涂层、化工、纺织、喷漆、喷涂、薄膜镀铝、彩钢瓦等行业。适用于高粘度(VIS)≤12万CPS/25℃的化工浆料输送,具有防爆耐腐防沉淀、低噪音、节能等功能。是理想的移动输送设备。
本产品采用气压差的作用,使活塞上下运行,带动导料活塞开闭,起到提料的作用。调整给气动浆料泵工作气体的流量与气压来控制和调节气动浆料泵送料流量。结合感应开关能使之自动化工作。
使用方法
  1、先将导料管正确放入所要输送的料桶内。
  2、将耐腐蚀软管连接出料口接至送料地点。
  3、进气阀呈关闭状态,然后将气源管连接进气阀接头,根据所需浆料流量来开启进气阀  调节气动浆料泵运行频率,即可工作。
维护保养
  1、气动浆料泵在使用过程中防止撞击缸体部位避免变形,发生活塞卡死现象,造成报废
  2、活塞在运行壹佰万余次后,根据空压机送气过程中水份积留情况应清缸体,涂注30#润滑油。
  3、如经久不用,应在溶剂内工作状清洗,防止浆料冻结,阻塞导料管。



结构说明:



1、缸体

2、进气阀

3、弹簧

4、弹簧

5、活塞

6、排气管

7、换气管

8、密封底座

9、密封上盖

10、浆料缸体

11、进料口

12、浆料活塞

13、进料钢球

14、钢球

15、连杆

16、浆料管

17、出料口

18、加油阀

19、放气阀



使用范围:

BSY型气动插桶泵可输送酸、碱、盐、油品、饮料等介质,广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等部门。BSY型气动插桶泵(油桶泵、气动浆料泵、皮革浆料泵、打料浆料泵)专为皮革行业及其他工业行业涂台浆料输送设计,具有耐腐、防沉淀、节能等作用,是理想的移动输送设备。

性能参数:

型号
进口
流量
使用压力
出口压力
输料黏度
气缸行程
重量
mm
m3/h
L/min
MPa
MPa
MPa.S
mm
KG
BSY-A0.8
51
0.8
13
0.2~1.5
0.2~2
0~80000
60
13
BSY-B1.2
57
1.2
21
0.2~1.5
0.2~2
0~80000
65
15
BSY-C3.2
75
3.2
50
0.2~1.5
0.2~2
0~80000
110
20

BSY-D5.0

80

5.8

90

0.2~1.5

0.2~2

0~80000

140

42

注:泵适用于低中高黏度,干、湿法仿皮合成革生产线上的浆料的自动输送,及油料的输送。
