你的位置:首页 > 产品展示 > 油泵 > LQRY型热油泵(导热油泵) > 热油泵(导热油泵)

产品展示

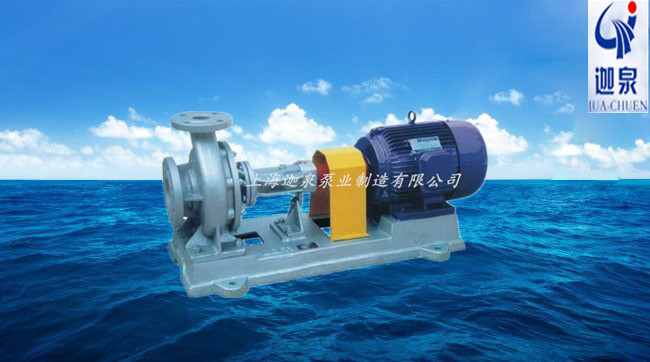

热油泵(导热油泵)

热油泵(导热油泵)

产品型号:LQRY

更新时间:2024-02-19

浏览次数:4556

简要描述:LQRY型热油泵(导热油泵)是本单位消化吸收国外油泵的基础上研制的第二代产品,基本结构形式为单级单吸悬臂式脚支撑结构,泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。

产品介绍

    LQRY系列热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。

    采用自热散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用、性能好,使用可靠。

    LQRY系列热油泵,(1)采用填料密封和机械密封相结合的形式,填料密封用耐高温的填料,具有良好的热态适应性,而机械密封则采用机械强度高,耐腐蚀性好的硬质合金材料,保证了高温情况下的密封性能。

    (2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封使密封性能产生了飞跃,比橡胶类密封可靠性提高25倍耐腐蚀性能极强。

    结构简介

    LQRY型热油泵(导热油泵)为单级悬臂式结构分为脚支撑和中心支撑,泵的进口为轴向吸入,出口为中心垂直向上。高温导热油泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。

    主要由壳体、转子、轴承、密封等部分组成,采用填料密封结构(详见图二),附加耐温油封,起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。

    该高温热油泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用,安全可靠。

    LQRY型热油泵(导热油泵)型号意义



    主要用途

    化学工业聚合、缩合、蒸馏、蒸发、熔融油脂工业油脂分解、脱臭、脂肪酸蒸馏、加氢反应、脂化石化工业合成、蒸馏、精馏、储罐加热、重油加热、保温橡胶、塑料工业热压、压延、挤压、硫化成型、人造皮革加工印染、纺织工业热定型、干燥、焙烘纤维工业聚合反应、熔融纺纱、纤维加工、热固、涂装

    木材工业人造纤维板、刨花板、层压板成型、木材干燥食品、制药工业食品烘烤印刷、造纸工业波纹加工、油墨生产、纸张加工建筑工业防水材料和油耗生产空调工业暖气热源其他用途≤370℃的焙烘、蒸化、定型、熔融、干燥、脱水

   性能参数



型  流量(m3/h 扬程(m 转速(r/min 功率(kw
轴功率 配用功率
26-20-100 4.5 15 2825 0.45 0.75
50-32-150 8 22 2740 1 1.5
50-32-160 10 25 2840 1.5 2.2
65-40-160 12.5 25 2880 2.5 3
50-50-170 12.5 32 2890 3.2 4
65-50-180 32 32 2900 4.5 5.5
65-50-170 40 25 2900 4.5 5.5
80-50-180 40 40 2900 6.7 7.5
80-50-170 60 20 2900 6.7 11
100-65-190 60 38 2930 9.2 15
100-65-200 80 40 2930 12.5 15
100-65-220 58 50 2930 12.5 22
100-65-230 100 55 2940 19.5 30
100-65-240 100 70 2950 25.5 37
100-65-257 100 80 2950 32.5 22
125-100-190 1555 30 2940 20 30
125-100-220 160 45 2940 25.5 37
125-80-250 160 60 2950 32.5 45
125-100-257 200 60 2970 42.8 55
125-100-260 260 70 2970 64.3 75
125-100-270 300 70 2970 72.3 90
125-100-270 220 85 2970 68 90
150-125-270 340 76 2970 89.5 110
150-125-270 400 78 2970 106 132

    LQRY型热油泵(导热油泵)安装尺寸
