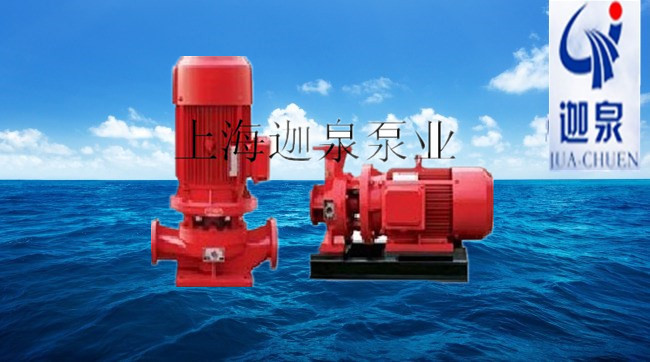

变流恒压消防切线泵

变流恒压消防切线泵

产品型号:XBD-HY(HL)

更新时间:2024-02-19

浏览次数:4376

简要描述:XBD-HY(HL)系列变流恒压消防切线泵是在XBD-HY(TB)系列变流恒压消防泵的基础上而研制开发的更上一层的第三代新产品。比原有的消防切线泵更,该系列产品按部分流泵原理设计,国内。

产品介绍

    产品特点



    XBD-HY(HL)系列变流恒压消防切线泵的特点是变流稳压,流量、扬程曲线很平坦,既泵从零流量到所需流量范围内变化时,扬程基本不变(其扬程变化在5%范围内),保证小流量或零流量时不潮压,避免大流量时供应不上水。这种特性完全符合消防现场的使用特点,确保消防工作正常进行,大大提高了灭火效率及消防设备和消防人员的安全可靠性。



    1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。



    2、安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,安装维修极为方便。



    3、运行平稳,安全可靠:电机与泵直联,简化了中间传动结构,增强了运行的平稳性,使该机组运行平稳,安全可靠。



    4、不锈钢套:轴的机封位置是相对易被锈蚀之处。直联式泵轴一旦被锈蚀,易造成机封密封失效。泵此处采用镶配不锈钢套,避免锈蚀发生,提高了轴寿命,降低运行维护成本。



    5、轴承:泵所配电机中,Y(Y2)280以下轴伸端轴承(包括Y180以下风叶端轴承)采用封闭式轴承,正常使用时,免电机轴承的维护保养。



    6、机封:机械密封基件一般选用橡胶波纹管结构,将传统机械密封中轴上密封密封由O形圈的线密封改为橡胶件的两道面密封,提高了密封效果。



    性能参数



型号 流量 扬程 转速(r/min) 电机功率 进口 出口口径
L/S) M) Kw 口径
1 XBD4/15-HW(HL) 15 40 2900 11 80 65
2 XBD5/15-HW(HL) 15 50 2900 15 80 65
3 XBD6/15-HW(HL) 15 60 2900 15 80 65
4 XBD7/15-HW(HL) 15 70 2900 18.5 80 65
5 XBD9/15-HW(HL) 15 90 2900 30 80 65
6 XBD10/15-HW(HL) 15 100 2900 30 80 65
7 XBD11/15-HW(HL) 15 110 2900 37 80 65
8 XBD12/15-HW(HL) 15 120 2900 45 80 65
9 XBD13/15-HW(HL) 15 130 2900 45 80 65
10 XBD3/20-HW(HL) 20 30 2900 11 80 65
11 XBD4/20-HW(HL) 20 40 2900 15 80 65
12 XBD5/20-HW(HL) 20 50 2900 18.5 80 65
13 XBD6/20-HW(HL) 20 60 2900 22 80 65
14 XBD7/20-HW(HL) 20 70 2900 30 80 65
15 XBD8/20-HW(HL) 20 80 2900 30 80 65
16 XBD9/20-HW(HL) 20 90 2900 37 80 65
17 XBD10/20-HW(HL) 20 100 2900 37 80 65
18 XBD11/20-HW(HL) 20 110 2900 37 80 65
19 XBD12/20-HW(HL) 20 120 2900 45 80 65
20 XBD13/20-HW(HL) 20 130 2900 45 80 65
21 XBD14/20-HW(HL) 20 140 2900 55 80 65
22 XBD15/20-HW(HL) 20 150 2900 55 80 65
23 XBD16/20-HW(HL) 20 160 2900 55 80 65
24 XBD5/30-HW(HL) 30 50 2900 30 100 80
25 XBD6/30-HW(HL) 30 60 2900 37 100 80
26 XBD7/30-HW(HL) 30 70 2900 37 100 80
27 XBD8/30-HW(HL) 30 80 2900 45 100 80
28 XBD9/30-HW(HL) 30 90 2900 45 100 80
29 XBD10/30-HW(HL) 30 100 2900 55 100 80
30 XBD11/30-HW 30 110 2900 55 100 80
31 XBD12/30-HW 30 120 2900 75 100 80
32 XBD13/30-HW 30 130 2900 75 100 80
33 XBD14/30-HW(HL) 30 140 2900 75 100 80
34 XBD15/30-HW(HL) 30 150 2900 90 100 80
35 XBD16/30-HW(HL) 30 160 2900 90 100 80
36 XBD17/30-HW 30 170 2900 110 100 80
37 XBD18/30-HW 30 180 2900 110 100 80
38 XBD19/30-HW 30 190 2900 132 100 80
39 XBD20/30-HW 30 200 2900 132 100 80
40 XBD21/30-HW 30 210 2900 160 100 80
41 XBD22/30-HW 30 220 2900 200 100 80
42 XBD5/40-HW(HL) 40 50 2900 45 125 100
43 XBD6/40-HW(HL) 40 60 2900 45 125 100
44 XBD7/40-HW(HL) 40 70 2900 55 125 100
45 XBD8/40-HW 40 80 2900 55 125 100
46 XBD9/40-HW 40 90 2900 75 125 100
47 XBD10/40-HW 40 100 2900 75 125 100
48 XBD11/40-HW(HL) 40 110 2900 90 125 100
49 XBD12/40-HW(HL) 40 120 2900 90 125 100
50 XBD13/40-HW(HL) 40 130 2900 90 125 100
51 XBD14/40-HW 40 140 2900 110 125 100
52 XBD15/40-HW 40 150 2900 110 125 100
53 XBD16/40-HW 40 160 2900 110 125 100
54 XBD17/40-HW 40 170 2900 132 125 100
55 XBD18/40-HW 40 180 2900 132 125 100
56 XBD19/40-HW 40 190 2900 132 125 100
57 XBD20/40-HW 40 200 2900 160 125 100
58 XBD5/50-HW(HL) 50 50 2900 45 125 100
59 XBD6/50-HW(HL) 50 60 2900 55 125 100
60 XBD7/50-HW(HL) 50 70 2900 75 125 100
61 XBD8/50-HW 50 80 2900 75 125 100
62 XBD9/50-HW 50 90 2900 90 125 100
63 XBD10/50-HW 50 100 2900 90 125 100
64 XBD11/50-HW(HL) 50 110 2900 110 125 100
65 XBD12/50-HW(HL) 50 120 2900 110 125 100
66 XBD13/50-HW(HL) 50 130 2900 132 125 100
67 XBD14/50-HW 50 140 2900 132 125 100
68 XBD15/50-HW 50 150 2900 132 125 100
69 XBD16/50-HW 50 160 2900 160 125 100
70 XBD17/50-HW 50 170 2900 160 125 100
71 XBD18/50-HW 50 180 2900 200 125 100
72 XBD19/50-HW 50 190 2900 200 125 100
73 XBD20/50-HW 50 200 2900 200 125 100
74 XBD3/60-HW(HL) 60 30 1475 Apr-37 150 125
75 XBD4/60-HW(HL) 60 40 1475 Apr-45 150 125
76 XBD5/60-HW(HL) 60 50 1485 Apr-55 150 125
77 XBD6/60-HW 60 60 2900 75 150 125
78 XBD7/60-HW 60 70 2900 75 150 125
79 XBD8/60-HW 60 80 2900 90 150 125
80 XBD9/60-HW 60 90 2900 110 150 125
81 XBD10/60-HW 60 100 2900 110 150 125
82 XBD11/60-HW 60 110 2900 132 150 100
83 XBD12/60-HW 60 120 2900 132 150 100
84 XBD13/60-HW 60 130 2900 160 150 100
85 XBD14/60-HW 60 140 2900 160 150 100
86 XBD15/60-HW 60 150 2900 160 150 100
87 XBD16/60-HW 60 160 2900 160 150 100
88 XBD17/60-HW 60 170 2900 200 150 100
89 XBD18/60-HW 60 180 2900 200 150 100
90 XBD19/60-HW 60 190 2900 220 150 100
91 XBD20/60-HW 60 200 2900 220 150 100



    二、引用标准



    GB/T1173-1995铸造铝合金



    GB/T2100-1980不锈耐酸钢铸件



    GB/T3216-1989离心泵、混流泵、轴流泵和漩涡泵试验方法



    GB/T5657-1995离心泵技术条件(I类)



    GB/T9112-2000钢制管法兰类型与参数



    GB/T9124-2000钢制管法兰技术条件



    GB/T9239-1988刚性转子平衡品质许用不平衡的确定



    GB/T13006-1991离心泵、混流泵和轴流泵汽蚀余量



    GB/T13007-1991离心泵效率



    GB/T13384-1992机电产品包装通用技术条件



    GB/T13819-1992铜合金铸件



    GB/T16907-1997离心泵技术条件(I类)



    JB/T4297-1992泵产品涂装技术条件



    JB/T6880.1-1993泵用灰铸铁件



    JB/T6880.2-1993泵用铸钢件



    JB/T8097-1999泵的振动测量与评价方法



    JB/T8098-1999泵的噪声测量与评价方法



    JB/T8687-1998泵类产品抽样检查



    三、技术参数



    流量:5-200L/S



    转速:980-2900r/min



    口径:φ50-φ300



    温度范围:≤80℃



    工作压力:≤1.6MPa



    配套电机:绝缘等级:B级或F级



    防护等级:IP44或IP54



    电机类型:Y或Y2



1 泵体 2 叶轮 3 叶轮螺母 4
5 机械密封 6 挡水圈 7 端盖 8 电机
9 底座
