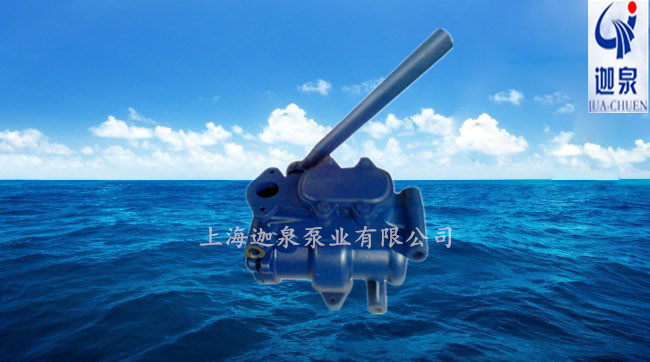

手摇泵

手摇泵

产品型号:CS型

更新时间:2024-02-19

浏览次数:3187

简要描述:CS型手摇泵-适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。

产品介绍

    CS型手摇泵-简介



    CS-20、CS-25、CS-32系列适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。本厂生产的CS系列手摇泵,设计合理、用料讲究、维修简单,重要的另件均经防腐蚀处理,因此是比较理想的船用泵浦。



    CS型手摇泵-规格和主要技术数据:



型  号 CS-20型泵 CS-25型泵 CS-32型泵
流量m3/分 0.02m3/分 0.032m3/分 0.04m3/分
排出压力Mpa 0.25mPa 0.25mPa 0.25mPa
吸入真空高度m 5m(水柱) 5m(水柱) 5m(水柱)
活塞行程mm 70mm 70mm 90mm
往复次数次/分 50次/分 50次/分 50次/分
泵缸直径mm φ65 φ75 φ88mm
手柄作用力kg ≈18kg ≈230N ≈28kg
进出水口径mm φ20mm φ25 φ32mm
重量kg 6kg/台 8.5kg/台 12kg/台


    CS型手摇泵-使用与维修:



    1、使用前先卸下两侧盖及上端盖上的放油螺钉、注入适量润滑油,摇动手柄、直至手柄运动自如为止。



    2、工作时手柄应作角度的往复摇动。在泵进口前应设置滤器,以防脏物进入泵内影响泵的工作效率及甚至损坏另部件。



    3、泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置,并把泵摇动几次看有否异常,若发现不正常,可向本厂调换。



    4、本系列泵的油封周期六个月。若长期搁置或长期停止使用、由应清洗重新油封。



    CS型手摇泵-外形尺寸安装图:



型号 CS-20 CS-25 CS-32 CS-38
A 180 205 225 280
B 152 180 200 245
C 63 70 81 70
D 213 220 249 260
E 134 150 165 180





    CS型手摇泵-主要另部件材料:



另件名称 材    料  标    准
泵   体 102 GB1173-74
102 GB1173-74
活   塞 102 GB1173-74
水缸套 HT20-40 GB 976-67
2cr13 GB1220-75
阀   座 H62 YB 553-71
2cr13 GB1220-75
连杆机构 2cr13 GB1220-75
H型水缸套 H62 YB 553-71
