产品展示产品介绍

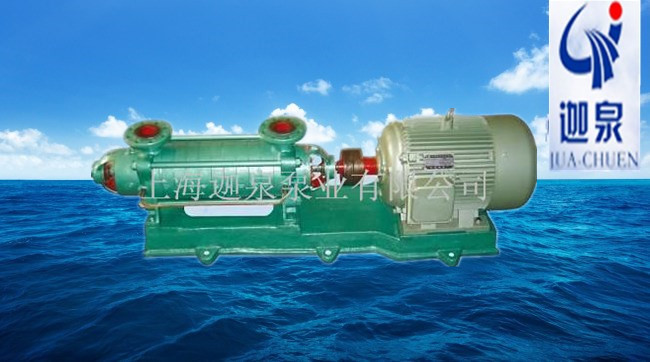

GC型多级锅炉给水泵产品简介:
GC型锅炉给水泵为卧式单吸多级分段式离心泵,主要用于锅炉给水,所以又名锅炉给水泵。该系列锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体,广泛用于工矿企事业单位的锅炉给水和城市生活供水。
GC型多级锅炉给水泵产品特点:
GC型水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。
GC型海洋水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺进针方向旋转。
密封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。为易损件,磨损后可用备件更换。
轴承是用单列向心球轴承,采用钙基黄油润滑。
填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效率。
GC型多级锅炉给水泵产品用途:GC型系列泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。
GC型多级锅炉给水泵-型号意义
2.5GC6×5
2.5–吸入口直径(吋)
GC–分段式锅炉给水泵
6–缩小为1/10
泵的比转数5–叶轮级数
GC型多级锅炉给水泵主要性能参数表
型号 | 流量 | 扬程 | 转速 | 效率 | 功率(KW) | |
(mз/h) | (m) | (r/min) | (%) | 轴功率 | 电机功率 | |
1.5GC-5×2 | 6 | 46 | 2950 | 38 | 2 | 3 |
1.5GC-5×3 | 6 | 69 | 2950 | 38 | 3 | 4 |
1.5GC-5×4 | 6 | 92 | 2950 | 38 | 4 | 5.5 |
1.5GC-5×5 | 6 | 115 | 2950 | 38 | 5 | 7.5 |
1.5GC-5×6 | 6 | 138 | 2950 | 38 | 6 | 7.5 |
1.5GC-5×7 | 6 | 161 | 2950 | 38 | 7 | 7.5 |
1.5GC-5×8 | 6 | 184 | 2950 | 38 | 8 | 11 |
1.5GC-5×9 | 6 | 207 | 2950 | 38 | 9 | 11 |
2GC-5×2 | 10 | 64 | 2950 | 39.6 | 4.4 | 7.5 |
2GC-5×3 | 10 | 96 | 2950 | 39.6 | 6.6 | 11 |
2GC-5×4 | 10 | 128 | 2950 | 39.6 | 8.8 | 15 |
2GC-5×5 | 10 | 160 | 2950 | 39.6 | 11 | 15 |
2GC-5×6 | 10 | 192 | 2950 | 39.6 | 13.2 | 18.5 |
2GC-5×7 | 10 | 224 | 2950 | 39.6 | 15.4 | 22 |
2GC-5×8 | 10 | 256 | 2950 | 39.6 | 17.6 | 30 |
2GC-5×9 | 10 | 288 | 2950 | 39.6 | 19.8 | 30 |
2.5GC-6×2 | 15 | 62 | 2950 | 43.7 | 5.8 | 11 |
20 | 54 | 2950 | 47.4 | 6.2 | 11 | |
2.5GC-6×3 | 15 | 93 | 2950 | 43.7 | 8.7 | 15 |
20 | 81 | 2950 | 47.4 | 9.3 | 15 | |
2.5GC-6×4 | 15 | 124 | 2950 | 43.7 | 11.6 | 22 |
20 | 108 | 2950 | 47.4 | 12.4 | 22 | |
2.5GC-6×5 | 15 | 155 | 2950 | 43.7 | 14.5 | 22 |
20 | 135 | 2950 | 47.4 | 15.5 | 22 | |
2.5GC-6×6 | 15 | 186 | 2950 | 43.7 | 17.4 | 30 |
20 | 162 | 2950 | 47.4 | 18.6 | 30 | |
2.5GC-6×7 | 15 | 217 | 2950 | 43.7 | 20.2 | 30 |
20 | 189 | 2950 | 47.4 | 21.7 | 30 | |
2.5GC-6×8 | 15 | 248 | 2950 | 43.7 | 23.2 | 37 |
20 | 216 | 2950 | 47.4 | 24.8 | 37 | |
2.5GC-6×9 | 15 | 279 | 2950 | 43.7 | 26.1 | 22 |
20 | 243 | 2950 | 47.4 | 27.9 | 22 | |
4GC-8×2 | 30 | 86 | 2950 | 51 | 13.8 | 30 |
45 | 82 | 2950 | 60 | 16.8 | 30 | |
55 | 76 | 2950 | 62.5 | 18.1 | 30 | |
4GC-8×3 | 30 | 129 | 2950 | 51 | 20.7 | 37 |
45 | 123 | 2950 | 60 | 25.2 | 37 | |
55 | 114 | 2950 | 62.5 | 27.2 | 37 | |
4GC-8×4 | 30 | 172 | 2950 | 51 | 27.6 | 55 |
45 | 164 | 2950 | 60 | 27.6 | 55 | |
55 | 152 | 2950 | 62.5 | 36.2 | 55 | |
4GC-8×5 | 30 | 215 | 2950 | 51 | 34.5 | 55 |
45 | 205 | 2950 | 60 | 42 | 55 | |
55 | 190 | 2950 | 62.5 | 45.3 | 55 | |
4GC-8×6 | 30 | 258 | 2950 | 51 | 41.4 | 75 |
45 | 246 | 2950 | 60 | 50.4 | 75 | |
55 | 228 | 2950 | 62.5 | 54.1 | 75 | |
4GC-8×7 | 30 | 301 | 2950 | 51 | 48.2 | 75 |
45 | 287 | 2950 | 60 | 58.8 | 75 | |
55 | 266 | 2950 | 62.5 | 63.4 | 75 | |
4GC-8×8 | 30 | 344 | 2950 | 51 | 55 | 100 |
45 | 328 | 2950 | 60 | 67 | 100 | |
55 | 304 | 2950 | 62.5 | 73 | 100 | |
4GC-8×9 | 30 | 387 | 2950 | 51 | 62 | 100 |
45 | 369 | 2950 | 60 | 75.5 | 100 | |
55 | 342 | 2950 | 62.5 | 82 | 100 | |
4GC-8×10 | 30 | 430 | 2950 | 51 | 69 | - |
45 | 410 | 2950 | 60 | 84 | - | |
55 | 380 | 2950 | 62.5 | 91 | - |
