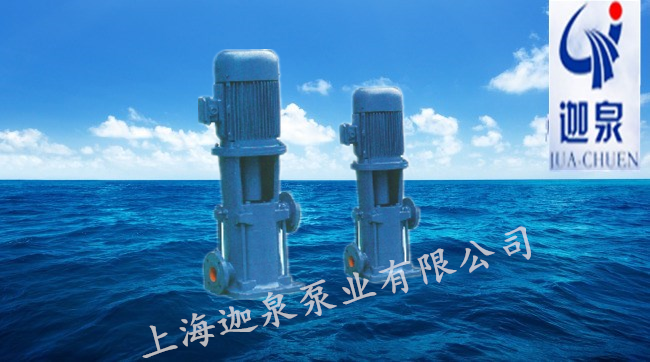

高层建筑给水泵

高层建筑给水泵

产品型号:LG系列

更新时间:2024-06-25

浏览次数:3476

简要描述:LG系列高层建筑给水泵-主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水结构说

产品介绍

LG系列高层建筑给水泵-简介
LG系列高层建筑给水泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水. 应用范围: 主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水结构说明:
 LG型泵为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°、90°、270°布置,可根据扬程的需要选择水泵的级数。
LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套,而设有水封环,装在填料腔的底部)。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。 泵轴为合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的上端与电机轴的下端通过爪型联轴器联接。密封装置采用软填料密封和机械密封。在采用软 填料密封时,与之相摩擦的轴套丙为碳素钢制成,并经淬火处理,以增加面磨性。 叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。 在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分,密封环磨损后可更换。泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。

LG型立式多级离心泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。
LG型泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪音低、占地面积小的优点,主要应用于高层建筑供水,也可应用厂矿,企业给水排水以及低压锅炉循环用水。

LG型立式多级离心泵-工作条件
  LG型立式多级离心泵系统工作压力为2.4Mpa,即泵的吸入压力+泵扬程≦2.4MP,泵的静压试验压力3.6Mpa。
  订货时请注明系统工作压力,若泵系统工作压力超过2.4Mpa时,请在订货时予以说明,以便另行设计、制造。
立式多级离心泵可输送≦105℃的清水或理化性质类似清水的其它液体。

LG型立式多级离心泵-主要用途
  主要用于高层建筑生活、消防、采暖、空调系统给水、宾馆饭店、大型商场、写字楼等高层建筑,工矿企业市政工程给排水、消防、喷淋系统给水及锅炉给水、化工流程补给水等场合。

LG型立式多级离心泵-产品特点
  立式结构,安装调试方便,独特设计的电机和泵体采用联体机座,同心度,加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式多级泵新的美感,使产品焕发艺术的魅力,可以和国外厂家多级泵媲美。
轴承采用国际品牌精密轴承,精度高,可靠性好,寿命长。
  轴封采用填料或机械密封,后者为前者的改进型:采用不锈钢、钛化钨、氟橡胶等材料制成,耐高温,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
  叶轮及转动磨擦件均采用合金制造,耐腐蚀,不生锈,同时可避免产生锈水,堵塞喷淋等消防器件,延长了泵。
LG型立式多级离心泵-型号意义:



型 号
流 量
(m3/h)
扬 程
(m)
转 速
(r/min)
功 率(kW)
效 率
(%)
必 需
汽蚀余量(m)
叶轮外径
(mm)
轴功率
电机功率
25LG3-10×2
3.0
20
2900
0.39
0.75
42
2
98
25LG3-10×3
3.0
30
2900
0.58
1.1
42
2
98
25LG3-10×4
3.0
40
2900
0.78
1.5
42
2
98
25LG3-10×5
3.0
50
2900
0.97
1.5
42
2
98
25LG3-10×6
3.0
60
2900
1.17
2.2
42
2
98
25LG3-10×7
3.0
70
2900
1.36
2.2
42
2
98
25LG3-10×8
3.0
80
2900
1.56
2.2
42
2
98
25LG3-10×9
3.0
90
2900
1.75
2.2
42
2
98
25LG3-10×10
3.0
100
2900
1.95
3
42
2
98
25LG3-10×11
3.0
110
2900
2.14
3
42
2
98
25LG3-10×12
3.0
120
2900
2.33
4
42
2
98
25LG3-10×13
3.0
130
2900
2.53
4
42
2
98
25LG3-10×14
3.0
140
2900
2.72
4
42
2
98
25LG3-10×15
3.0
150
2900
2.92
4
42
2
98
32LG6.5-15×2
6.5
30
2900
1.00
1.5
53
2.4
116
32LG6.5-15×3
6.5
45
2900
1.50
2.2
53
2.4
116
32LG6.5-15×4
6.5
60
2900
2.00
3
53
2.4
116
32LG6.5-15×5
6.5
75
2900
2.50
4
53
2.4
116
32LG6.5-15×6
6.5
90
2900
3.00
4
53
2.4
116
32LG6.5-15×7
6.5
105
2900
3.50
5.5
53
2.4
116
32LG6.5-15×8
6.5
120
2900
4.00
5.5
53
2.4
116
40LG12-15×2
12
30
2900
1.63
2.2
60
2.9
120
40LG12-15×3
12
45
2900
2.45
3
60
2.9
120
40LG12-15×4
12
60
2900
3.27
4
60
2.9
120
40LG12-15×5
12
75
2900
4.08
5.5
60
2.9
120
40LG12-15×6
12
90
2900
4.90
5.5
60
2.9
120
40LG12-15×7
12
105
2900
5.72
7.5
60
2.9
120
40LG12-15×8
12
120
2900
6.54
7.5
60
2.9
120
50LG24-20×2
24
40
2950
3.79
5.5
69
3.15
134
50LG24-20×3
24
60
2950
5.68
7.5
69
3.15
134
50LG24-20×4
24
80
2950
7.58
11
69
3.15
134
50LG24-20×5
24
100
2950
9.47
11
69
3.15
134
50LG24-20×6
24
120
2950
11.37
15
69
3.15
134
65LG36-20×2
36
40
2950
5.41
7.5
72.5
3.4
136
65LG36-20×3
36
60
2950
8.11
11
72.5
3.4
136
65LG36-20×4
36
80
2950
10.82
15
72.5
3.4
136
65LG36-20×5
36
100
2950
13.52
18.5
72.5
3.4
136
65LG36-20×6
36
120
2950
16.23
22
72.5
3.4
136
80LG50-20×2
50
40
2950
7.26
11
75
3.8
135
80LG50-20×3
50
60
2950
10.89
15
75
3.8
135
80LG50-20×4
50
80
2950
14.52
18.5
75
3.8
135
80LG50-20×5
50
100
2950
18.16
22
75
3.8
135
80LG50-20×6
50
120
2950
21.78
30
75
3.8
135
