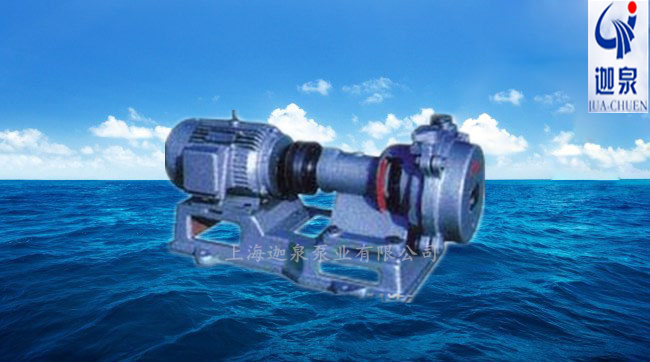

水环式真空泵

产品型号：SZB型

更新时间：2024-02-19

浏览次数：2759

简要描述：SZB型真空泵是悬壁式水环真空泵，可供抽吸空气或其它无腐蚀性，不溶于水，不含固体颗粒的气体，吸入压力为-0.086MPa。

产品咨询在线客服

产品介绍

SZB型真空泵-简介
悬壁式水环真空泵，可供抽吸空气或其它无腐蚀性，不溶于水，不含固体颗粒的气体，吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域，特别适合寺做大型水泵引水用。

■ 真空泵技术参数

型号	抽气量（m³/min）		极限真空（MPa）	电机功率（kw）	泵转速（r/min）	吸入口径（mm）	排出口径（mm）	供水量（L/min）	泵重（包括电机）（kg）
型号	气量	吸入压力为-0.07MPa	极限真空（MPa）	电机功率（kw）	泵转速（r/min）	吸入口径（mm）	排出口径（mm）	供水量（L/min）	泵重（包括电机）（kg）
SZB-4	0.33	0.24（4L/S）	-0.086	1.5	1400	G1"	G1"	8	95
SZB-8	0.64	0.48（8L/S）	-0.086	2.2	1420	G1"	G1"	10	105

注:
1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa
3、表内性能偏差不超过5%

SZB水环式真空泵（结构图）（结构图）

SZB型水环式真真空泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见安装图）.下有放水累塞（15）（见安装图），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见安装图）为补充水环消耗用水。

由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为钢制成.支承在泵的托架（6）内的两个滚珠轴承（17）上右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成.有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或齿油滑均可。

从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
